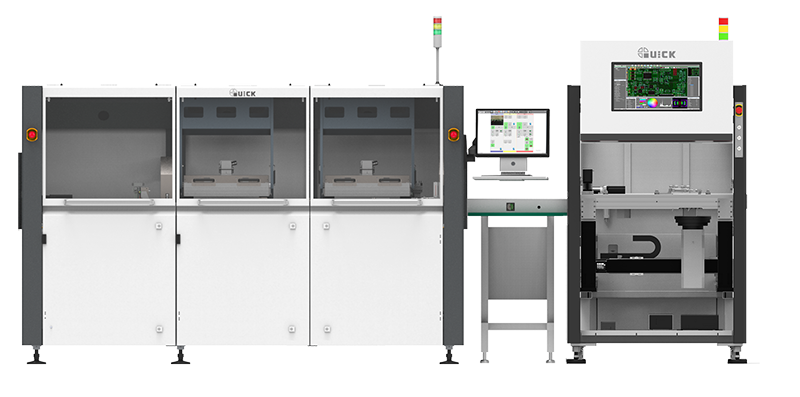

特点● 模块化设计，设备可拓展性强。
● 高效节能，高端品质。
● 高可靠性、精密性、可重复性。
● 可对尺寸达到510x510mmPCB进行焊接。
● 自研操作控制软件，操作简单易懂。
● 支持GERBER文件、 JPG文件、 CAD文件等多种编程方式。
● 独有的视觉图形化编程,更加便捷。
模块
| 助焊剂模块
● 可单头喷涂，也可双头喷涂(选配)。 ● 采用进口高精密喷射阀，喷口直径0.178mm。 ● 喷助焊剂XY轴定位精度 ≤±0.05mm。 ● 助焊剂喷涂支持雾化和滴喷式喷涂。 ● 助焊剂存储液位监测。 |
预热模块
● 预热工位采用上部热风下部红外方式，可根据制程工艺随时上下切换。 ● 上下预热均可根据PCB板的大小来打开不同区域的加热管，分区域加热以及控温。 ● 预热温度范围：0-200℃,控温精度为±2℃。 ● 焊接工位也可选配上部热风预热，可以保证整个焊接过程中的预热温度， 提高焊接质量。 |
|
| 焊接模块
● 波峰高度≤5mm，焊接温度≤320℃。 ● 焊锡液位自动监测，当焊锡液位下降到设定值时能报警提示。 ● 喷咀和底座采用磁性系统相连，可快速更换喷咀。 ● 焊接过程可视化摄像监视，配备照明和摄像系统。 ● 双缸调节距离80-169mm(选配时有效)。
|
设备参数设备参数 | 型号 | W5050 | W5050D | W5050T |
设备行程（有效行程） | 500*500mm | 500*500mm | 500*500mm | |
锡缸配置 | W5050-S单锡 | W550D-S双焊接模组单锡 | W5050T-S三焊接模组单缸 | |
W5050-2S双缸Z轴同步 | W5050D-2S双焊接模组双缸Z轴同步 | W5050T-2S+三焊接模组双缸Z轴异步 | ||
W5050-2S+双缸Z轴异步 | W5050D-2S+双焊接模组双缸Z轴异步 | |||
功能区域 | 单焊区单缸/双缸 | 双焊区双缸 | 三焊区双缸 | |
电压 | 三相五线380V、 | 三相五线380V、 | 三相五线380V、 | |
气压 | 压缩空气≥0.6mpa/氮气≥0.3mpa | |||
最大外形尺寸 | 2530*1750*1600mm | 4325*1750*1600mm | 6120*1750*1600mm | |
总重量 | 约1500kg | 约2700kg | 约3900kg | |
PCB板尺寸 | 100*70-600*508 | |||
PCB工艺边尺寸 | 2个平行边≥4mm，其余2个边无要求 | |||
与上下位机轨道连接通讯方式 | SMEMA标准 | |||
参数轨道 | 上层轨道高度 | 900±50mm | ||
产品上净空高度 | 100mm | |||
产品下净空高度 | 60mm | |||
轨道宽度 | 70-508mm | |||
AOI模块（选配）自动检测时，机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格参数进行比较，经过图像处理，检查出焊点缺陷，并通过显示器或自动标识把缺陷显示/标示出来，供维修人员修整。
焊后修补
焊前检查
应用行业及领域汽车电子、航天科工、医疗电子、精密3C、其他高要求焊接场合等。
