技术特点
● 高速高精度，直线电机平台
● 先进的3D算法，真实重建3D信息
● 4/8向高角度投影，有效减轻阴影影响
● 摩尔条纹可实时调整，应对不同反射率及不同高度的器件检测
● 2D与3D算法完美融合
● 自适应颜色算法，不受基板颜色影响
● 多重定位以及动态高度基准算法，消除板弯影响
技术优势

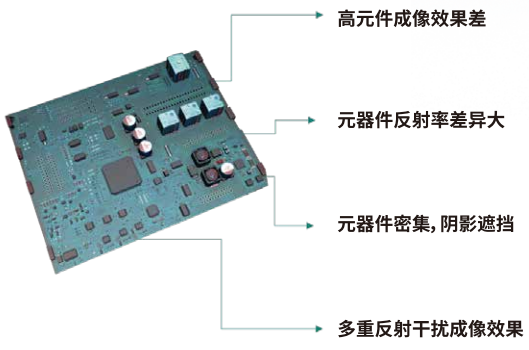

▲ 三频摩尔纹兼顾精度与高元件成像效果
▲ HDR技术使各种反射率元件都能完美成像
▲ 高角度多路投影，减小阴影遮挡
▲ 智能融合算法高效提取有效数据，剔除噪声，印制多重反射。
设备参数
EPOCH A300T/A300T-D |
使用场景 | SMT炉前炉后检查 |
光学影像系统 | 相机 | 12MP高速相机 |
照明光源 | 多角度RGBW光源，四方向投影 |
光学分辨率 | 10μm/15μm |
检测速度 | 450ms/FOV |
编程方式 | 手动编程、CAD数据导入自动应对元件库、AI编程 |
缺陷检测 | 元器件缺陷 | 偏移、缺件、歪斜、立碑、倒立、翻件、错件、破损、极性 |
焊点缺陷 | 拉尖、吹孔、锡珠、焊盘少锡/多锡、桥连、翘脚、金手指污染/划痕 |
X-Y控制系统 | 直线电机 |
X-Y轴定位精度 | 5μm |
PCB载板尺寸 | 50×50mm（Min）~510×500mm（Max） |
PCB弯曲度 | <5mm |
PCB可测厚度 | 0.6-5mm |
PCB流线高度 | 880-920mm |
PCB流向 | 左进右出、右进左出（出厂前设定） |
轨道承重 | 15kg |
轨道调宽/输送 | 自动调宽，皮带输送 |
可过元器件高度限制 | 上端 | 45mm |
底部 | 45mm |
重量 | 900kg |
机台尺寸 | 1000*1500*1650mm |
电源要求 | 200-240v，单相，50/60Hz，3kVA |
气源要求 | 5-6 bar |
设备安规 | 符合CE 安全标准 |
软件 | 离线编程软件（标配）、维修站软件（标配）、SPC（选配）、MES对接软件（选配） |
